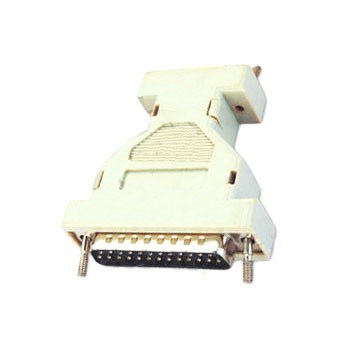

Що таке з'єднувач

Роз'єми, як ключові компоненти для струмових або сигнальних з'єднань, також є важливою частиною промислової системи. Такі великі, як літаки та ракети, такі малі, як мобільні телефони та телевізори, роз’єми з’являються в різноманітних формах, будуючи мости між ланцюгами чи іншими компонентами, беручи роль електричного струму чи сигнальних з’єднань.

Роз'єм CONNECTOR. У Китаї також відомі як роз’єми, вилки та розетки. Зазвичай відноситься до електричних роз'ємів. Тобто пристрій, який з’єднує два активних пристрої для передачі струму або сигналу.

Роз’єм – це компонент, з яким часто звертається наш електронний інженерно-технічний персонал. Його функція дуже проста: побудувати міст зв'язку між заблокованими або ізольованими ланцюгами в ланцюзі, щоб струм міг протікати, і схема могла реалізувати заздалегідь задану функцію. Роз'єми є невід'ємною частиною електронного обладнання. Спостерігаючи вздовж шляху течії струму, ви завжди знайдете один або кілька роз'ємів.

Форми та структури з’єднувачів постійно змінюються. Існують різні типи роз’ємів з різними об’єктами програми, частотами, потужністю та середовищем застосування. Наприклад, роз'єми для освітлення на корті і роз'єми для жорстких дисків, і роз'єми для запалювання ракет досить різні. Але який би не був роз’єм, необхідно стежити за тим, щоб струм протікав плавно, безперервно і надійно. Загалом, те, до чого підключається роз’єм, не обмежується струмом. У сучасному швидкому розвитку оптоелектронної технології &, носієм передачі сигналу є світло в оптоволоконній системі. Скло і пластик замінюють дроти в звичайній схемі, але роз'єми оптичного сигналу також використовуються в шляхах, і їх функції такі ж, як і роз'єми ланцюга.

Народження роз'єму задумано з технології виготовлення винищувачів. Літак у бою повинен бути заправлений і відремонтований на землі, а час перебування на землі є важливим фактором перемоги або поразки в бою. Тому під час Другої світової війни військова влада США була сповнена рішучості скоротити час на наземне обслуговування і збільшити бойовий час за рахунок винищувачів.

Спочатку вони об’єднували різні прилади та деталі керування, а потім з’єднували їх у цілісну систему за допомогою роз’ємів. При ремонті розберіть несправний блок і замініть його на новий, і літак відразу зможе злетіти в повітря. Після війни AT-T Bell Labs успішно розробила телефонну систему Bell, а потім піднесення комп'ютерної, комунікаційної та інших галузей дало більше можливостей для розробки роз'ємів, отриманих за допомогою автономної технології, і ринок швидко розширився.

Класифікація роз'ємів

Оскільки структура конектора стає все більш різноманітною, постійно з’являються нові структури та сфери застосування, і спроби вирішити проблеми класифікації та іменування за допомогою фіксованої моделі стало важко адаптувати.

1. За характером використання

Зовнішній роз'єм (для зовнішнього корпусу), внутрішній роз'єм (для внутрішнього корпусу).

2. За рівнем роз'єму

●Рівень 1. Взаємозв'язок компонента з пакетом (ПРИСТРІЙ ДО УПАКОВКИ):

Відноситься до з'єднання IC CHIP і контакту.

●Рівень 2. Взаємозв'язок між пакетом і підкладкою (КОМПОНЕНТ, ВІДІЙ ДО КЛАСУ):

Відноситься до з’єднання між КОМПОНЕНТОМ і платою ПК.

●Рівень 3. З'єднання Board to Board (Board To Board):

Відноситься до взаємозв’язку між платою ПК та платою ПК.

●Рівень 4. З'єднання підсистеми з підсистемою (ПІДЗБОРКА ДО ПІДЗБОРКИ)

●Рівень 5. Зв'язок між підсистемами до I/O (ПІДЗБОРКА ДО ПОРТУ I/O).

●Рівень 6. З'єднання системи з системою (SYSTEM TO SYSTEM).

3. За способом обробки

Тип обтиску та тип IDCT також називаються типом пірсингу, типом припою та типом нульової вставки (тип ZIF).

4. За способом використання

Роз'єми "провід-плата", дроти роз'єми "плата-плата", роз'єми "провід-провід", роз'єми, вхідні та вихідні роз'єми.

5. За формою

Роз'єм плати друкованої плати, роз'єм плоского кабелю, роз'єм коаксіального кабелю, вбудований роз'єм, роз'ємний роз'єм, круглий роз'єм, кутовий роз'єм, роз'єм для друкованої плати.

6. За будовою

Загальні роз’єми, вологостійкі та водонепроникні роз’єми, екологічно стійкі роз’єми, герметичні роз’єми, вогнетривкі з’єднувачі та водостійкі роз’єми.

7. За робочою частотою

Низька частота і висока частота (з 3 МГц як межа).

8. За своєю універсальністю та відповідними технічними стандартами з'єднувачі можна розділити на такі категорії (категорії):

①Низькочастотний круглий роз'єм;

②Прямокутний роз'єм;

③Роз'єм друкованої схеми;

④РЧ роз'єм;

⑤ Роз'єм оптичного волокна.

Основні характеристики роз'єму

Знання з'єднувачів Основні характеристики конекторів можна розділити на три категорії: а саме

Механічні характеристики, електричні характеристики та екологічні характеристики.

1. Механічна поведінка

Що стосується функції з’єднання, то сила введення є важливою механічною властивістю. Сила введення та витягування поділяється на силу введення та силу витягування (сила витягання також називається силою відриву), вимоги до них різні. У відповідних стандартах є положення для Z великої сили введення та Z малої сили відриву, що показує, що з точки зору використання, сила введення має бути невеликою (існує низька сила введення LIF та структура без сили введення ZIF), і якщо сила поділу занадто велика Мала, це вплине на надійність контакту. Зусилля вставки та витягування та механічний термін служби з’єднувача пов’язані з структурою контакту (позитивний тиск), якістю покриття (коефіцієнтом тертя ковзання) контактної частини та точністю розмірів розташування контактів (вирівнювання).

2. Електричні характеристики

Основні електричні властивості роз'єму включають контактний опір, опір ізоляції та діелектричну міцність.

① Електричні роз'єми з високоякісним контактним опором повинні мати низький і стабільний контактний опір. Контактний опір роз'єму коливається від кількох міліом до десятків міліом.

②Опір ізоляції – це показник ефективності ізоляції між контактами електричного роз’єму та між контактами та оболонкою, і його величина коливається від сотень МОм до тисяч МОм.

③ Діелектрична міцність, або витримувана напруга, витримка діелектрична напруга, — це здатність витримувати номінальну випробовувальну напругу між контактами роз’єму або між контактами та корпусом.

④Інші електричні властивості.

Ослаблення витоку електромагнітних перешкод призначене для оцінки ефекту екранування роз’єму від електромагнітних перешкод, яке зазвичай перевіряється в діапазоні частот 100 МГц ~ 10 ГГц.

Для радіочастотних коаксіальних роз’ємів існують такі електричні показники, як характеристичний опір, вносимі втрати, коефіцієнт відбиття та коефіцієнт стоячої хвилі напруги (КСВ). У зв’язку з розвитком цифрових технологій для підключення та передачі високошвидкісних цифрових імпульсних сигналів з’явився новий тип роз’єму, а саме високошвидкісний сигнальний роз’єм. Відповідно, з точки зору електричних характеристик, крім характерного імпедансу, з’явилися і деякі нові електричні показники. , Такі як перехресні перешкоди (перехресні перешкоди), затримка передачі (затримка), затримка в часі (перекос) тощо.

3. Екологічні показники

Загальні властивості навколишнього середовища включають термостійкість, вологостійкість, стійкість до соляних бризок, стійкість до вібрації та ударів тощо.

①Температурна стійкість На даний момент Z-висока робоча температура роз'єму становить 200℃ (за винятком кількох високотемпературних спеціальних роз'ємів), а Z-низька температура -65℃. Оскільки роз’єм працює, струм утворює тепло в точці контакту, що призводить до підвищення температури. Тому прийнято вважати, що робоча температура повинна дорівнювати сумі температури навколишнього середовища і підвищення температури точки контакту. У деяких специфікаціях чітко вказано допустиме Z високотемпературного підйому роз'єму під номінальним робочим струмом.

②Проникнення вологостійкості вплине на ізоляційні характеристики з'єднання h і іржавіє металеві частини. Умови випробування постійної температури та вологості – відносна вологість 90%~95% (згідно зі специфікаціями продукту, до 98%), температура +40±20℃, час випробування відповідно до специфікації продукту, Z становить не менше 96 годин. Випробування змінним вологим нагріванням є більш суворим.

③Коли з’єднувач, стійкий до сольових бризок, працює в середовищі, що містить вологу та сіль, шар обробки поверхні його металевих структурних частин і контактних частин може викликати гальванічну корозію, що впливає на фізичні та електричні властивості з’єднувача. Для того, щоб оцінити здатність електричних роз’ємів витримувати це середовище, вказується випробування сольовим розпиленням. Він підвішує роз’єм у випробувальній коробці з контрольованою температурою, розбризкує розчин хлориду натрію із зазначеною концентрацією стисненим повітрям, щоб утворити атмосферу сольового туману, а час його витримки вказано в специфікації продукту, що становить не менше 48 годин.

④Вібрація та удар Вібрація та ударостійкість є важливими властивостями електричних роз'ємів. Вони особливо важливі в спеціальних середовищах застосування, таких як авіація та космічний транспорт, залізничний та автомобільний транспорт. Це перевірка міцності механічної структури електричного роз’єму та надійного електричного контакту. Важливий показник статі. У відповідних методах випробувань є чіткі правила. У випробуванні на удар необхідно вказати пікове прискорення, тривалість і форму хвилі ударного імпульсу, а також час переривання електричної безперервності.

⑤Інші екологічні властивості Відповідно до вимог використання, інші екологічні властивості електричних роз'ємів включають герметичність (витік повітря, тиск рідини), занурення в рідину (стійкість до певних рідин), низький тиск повітря тощо.

Основна структура з'єднувача

Основні конструктивні частини роз'єму включають ① контакт; ② ізолятор; ③ оболонка (залежно від типу); ④ аксесуари.

1. Контакти

Це основна частина роз'єму, яка виконує функцію електричного з'єднання. Як правило, контактна пара складається з охоплюваної контактної частини та гніздо контактної частини, а електричне з’єднання завершується вставленням гніздо і охоплення контактів.

Шпонковий контакт є жорсткою частиною, а його форма циліндрична (круглий штифт), квадратний циліндр (квадратний штифт) або плоска (вставка). Чоловічий контакт зазвичай виготовляється з латуні або фосфорної бронзи.

Головною частиною контактної пари є гніздо, а саме розетка. Він спирається на пружну структуру, яка пружно деформується, коли її вставляють у штифт, щоб створити пружну силу та утворити тісний контакт з охоплюючим контактним елементом для завершення з’єднання. Існує багато типів домкратних конструкцій, у тому числі циліндричних (розкол, шийка), камертон, консольний тип (поздовжній проріз), відкидний (поздовжній проріз, 9-образний), коробчатий (квадратний домкрат) і гіперболоїдний дротяний пружинний домкрат. і так далі.

2. Ізолятор

Ізолятор також часто називають підставою або вставкою. Його функція полягає в тому, щоб розташувати контакти в необхідному положенні та на відстані, а також забезпечити ізоляцію між контактами та між контактами та корпусом. Хороший опір ізоляції, стійкість до напруги та легка обробка є основними вимогами до вибору ізоляційних матеріалів для переробки ізоляторів.

3. Оболонка

Також називається оболонкою, це зовнішня кришка роз’єму. Забезпечує механічний захист вбудованої ізоляційної монтажної пластини і штирів, а також забезпечує вирівнювання штекера і розетки при з’єднанні, а потім фіксує роз’єм до пристрою.

4. Аксесуари

Аксесуари поділяються на конструктивні та монтажні. Конструкційні аксесуари, такі як затискні кільця, позиційні ключі, позиційні штирі, напрямні штирі, з'єднувальні кільця, кабельні затискачі, ущільнювальні кільця, прокладки тощо. Установіть такі аксесуари, як гвинти, гайки, гвинти, пружинні кільця тощо. Більшість аксесуарів мають стандартні частини та загальні частини.

Характеристики роз'єму

1. Гнучкими є або чоловічий, або жіночий контакт. Взаємне з'єднання контактів може використовуватися для забезпечення з'єднання ланцюга.

2. Клемна частина контакту має конструкцію електропроводки, яку легко реалізувати проводами або друкованими монтажними платами. Він призначений для виконання зварювання, інкапсуляції, утримування, зварювання наскрізних отворів та інших конструкцій.

3. Контакт фіксується в правильному положенні ізолятора, і ізолятор можна використовувати для підтримки опору ізоляції напруги між контактами.

4. Має конструкцію зчеплення, яка зручна для вставлення або від'єднання контакту, і вона не змінює свого положення навіть після вібрації або удару.

Тенденція майбутнього розвитку електронних з'єднувальних технологій

Роз'єми, як ключові компоненти для струмових або сигнальних з'єднань, також є важливою частиною промислової системи. Зі швидким розвитком персональних мобільних терміналів, побутових розумних електроприладів, індустрії інформаційних комунікацій, транспортної індустрії нової енергетики, аерокосмічної науки та технологій, штучного інтелекту, медичного електронного обладнання та інших галузей, функція, зовнішній вигляд, продуктивність та середовище використання роз'ємів були вдосконалені. Високі вимоги.

1. Тенденція розвитку мікромініатюризації та інтеграції

Для того, щоб задовольнити вимоги портативних, цифрових та багатофункціональних електронних пристроїв, а також автоматизації виробництва та складання, електронні з’єднувачі повинні проходити коригування структури продукту. Продукти в основному розробляються в напрямку невеликих розмірів, низької висоти, вузького кроку, багатофункціональності, тривалого терміну служби, поверхневого монтажу тощо.

Мініатюризація означає, що відстань між центрами електронних роз’ємів (роз’ємів) менша, а висока щільність – для досягнення великої кількості ядер. Мініатюризація споживчої електронної продукції вимагає від компонентів інтеграції мініатюризації, тонкості та високої продуктивності, що також сприяє розвитку продуктів з’єднувальних пристроїв у напрямку мініатюризації та малого кроку. Мініатюризація компонентів має більш високі технічні вимоги. Все це вимагає міцного промислового формовочного фундаменту, щоб ефективно підтримувати його.

2. Розумна тенденція розвитку

Сьогодні світ із швидким розвитком інформації, незалежно від того, яка інформація чи технологія, вимоги людей' стають все вищими. Завдяки швидкому розвитку інформаційних комунікаційних даних, бездротове взаємозв’язок прийшло до кожного з нас. Від застосування смартфонів, розумних носових пристроїв, дронів, безпілотного водіння, реальності віртуальної реальності, розумних роботів та інших технологій, додавання чіпів IC та розумного розвитку електронного роз’єму схеми керування є неминучим трендом, оскільки це дозволить електронний роз’єм, щоб більш розумно розуміти використання електронного обладнання та покращувати роботу самого роз’єму для досягнення інтелектуального бездротового мосту.

3. Тенденція розвитку високої продуктивності

Високошвидкісна передача означає, що сучасні комп’ютери, інформаційні технології та мережеві технології вимагають, щоб швидкість передачі сигналу за часовою шкалою досягала мегагерцового діапазону частот, а час імпульсу – субмілісекунд. Тому потрібні електронні роз’єми (роз’єми) швидкісної передачі.

Висока частота має адаптуватися до розвитку технології міліметрових хвиль, а радіочастотні коаксіальні електронні роз’єми (роз’єми) увійшли в робочий діапазон частот міліметрових хвиль.
